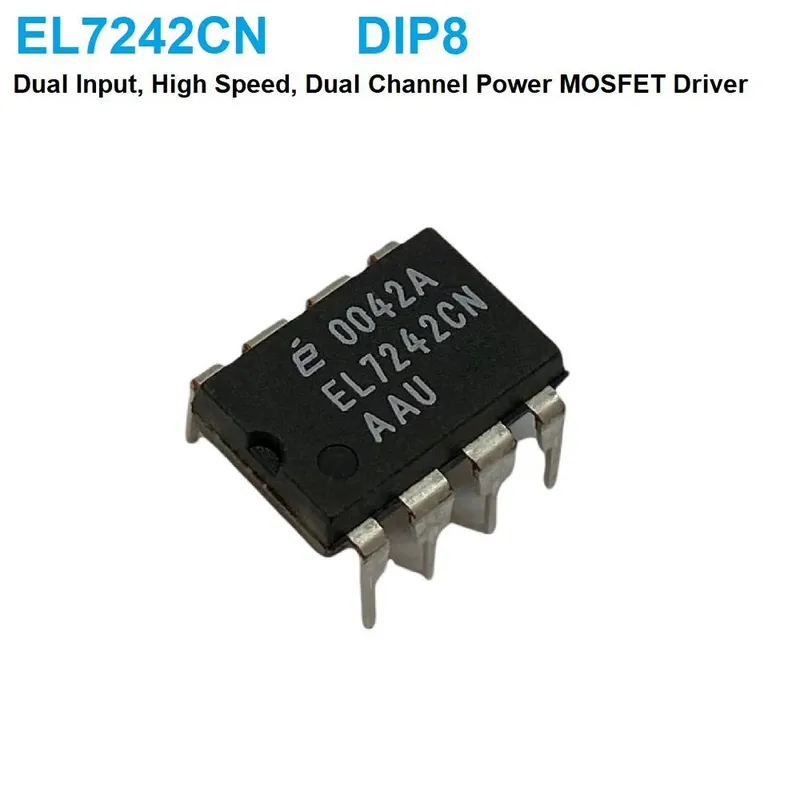

EL7242CN دائرة تشغيل MOSFET عالية السرعة ثنائية القناة بعلبة DIP-8
EL7242CN Dual-Channel High-Speed MOSFET Driver DIP-8
غير متوفر حاليًا
لا يوجد متجر لديه هذا المنتج متوفرًا الآن. الأسعار التالية هي آخر ما سجلناه.
آخر تحديث للأسعار: ١٣/١٠/٢٠٢٦
تاريخ السعر
أقل سعر يومي خلال آخر 90 يومًا
لا يوجد تاريخ أسعار كافٍ بعد.
عن المنتج
EL7242CN دائرة تشغيل MOSFET عالية السرعة ثنائية القناة ذات مدخلين، بعلبة DIP ذات 8 أطراف. تقود MOSFET الطاقة والبوابات السعوية الكبيرة بسرعة، بتيار ذروة 2 أمبير وتأخير نحو 20 نانو ثانية، وتقبل مداخل منطقية بجهد 3 فولت و5 فولت. يمكن ربط القناتين تبادلياً لتوفير حماية من التوصيل المتزامن.
المواصفات
- عدد القنوات
- 2
- منطق المدخلات
- AND/NAND, dual input
- تيار الذروة للتشغيل
- 2 A
- زمن التبديل/التأخير
- 20 ns
- أقصى سرعة تبديل
- 10 MHz
- توافق المدخلات
- 3 V and 5 V
- نوع العلبة
- DIP-8
أسئلة شائعة
هل يمكن لمتحكم 3.3 فولت تشغيل مداخل EL7242CN؟
نعم بالنسبة للمداخل، لأن المواصفات تذكر توافقها مع جهد 3 فولت و5 فولت. أما تغذية الدائرة ومرحلة الخرج فاتبع ما يوضحه الدatasheet، وأضف مقاومة بوابة بين الخرج وبوابة MOSFET.
كيف أستخدم القناتين لحماية التوصيل المتزامن؟
اربط القناتين تبادلياً بحيث يمنع منطق إحداهما تشغيل الأخرى في نفس الوقت. هذه الطريقة الموضحة في المواصفات لبناء حماية من التوصيل المتزامن في دوائر النصف الجسري.
