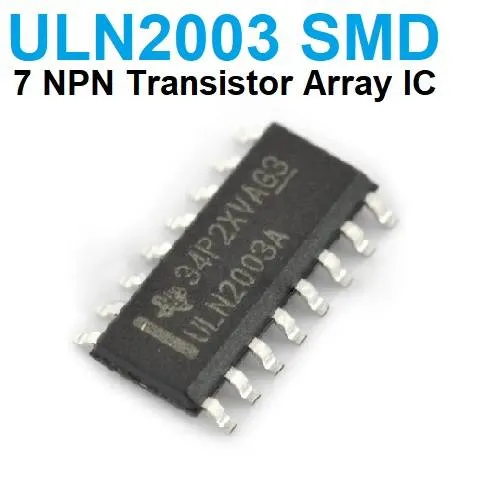

شريحة ULN2003A SMD ذات 16 طرفًا لمصفوفة ترانزستورات دارلينجتون
ULN2003A SMD 16-Pin Darlington Transistor Array IC
غير متوفر حاليًا
لا يوجد متجر لديه هذا المنتج متوفرًا الآن. الأسعار التالية هي آخر ما سجلناه.
آخر تحديث للأسعار: ١٢/١٠/٢٠٢٦
تاريخ السعر
أقل سعر يومي خلال آخر 90 يومًا
لا يوجد تاريخ أسعار كافٍ بعد.
عن المنتج
شريحة مصفوفة من 7 ترانزستورات دارلينجتون NPN مع دايودات حماية لكل مخرج، تُستخدم لتشغيل الريليهات ومحركات الخطوة ومصابيح LED وغيرها من الأحمال عالية الجهد أو التيار انطلاقًا من إشارات منطقية منخفضة الطاقة. تتحمل كل قناة حتى 500 مللي أمبير، ويمكن توصيل القنوات على التوازي للحصول على تيار أعلى.
المواصفات
- عدد القنوات
- 7 Darlington pairs
- أقصى تيار لكل قناة
- 500 mA
- أقصى جهد للمخرج
- 50 V
- نوع المخرج
- Open collector
- دايودات الحماية
- Common cathode, integrated
- الغلاف
- SMD 16-pin
أسئلة شائعة
كيف أستخدمها لتشغيل ريلاي أو محرك خطوة؟
وصّل خرج المتحكم بأحد أطراف الدخل، ثم وصّل الحمل بين الموجب والطرف الخارجي المقابل، ووصّل طرف COM بالموجب الخاص بالحمل الحثي حتى تعمل دايودات الحماية المدمجة.
هل يمكن تشغيلها من متحكم بجهد 3.3 فولت؟
الشريحة مصممة لمدخلات منطقية 5 فولت من نوع TTL وCMOS. عند استخدام متحكم 3.3 فولت تأكد من عتبة الجهد العالي للدخل في الدatasheet قبل الاعتماد عليها.
