مستشعر ضوئي بفتحة من نوع U موديل H2010
U-Type H2010 Slotted Photo Interrupter Optical Sensor Switch
غير متوفر حاليًا
لا يوجد متجر لديه هذا المنتج متوفرًا الآن. الأسعار التالية هي آخر ما سجلناه.
آخر تحديث للأسعار: ١٢/١٠/٢٠٢٦
تاريخ السعر
أقل سعر يومي خلال آخر 90 يومًا
لا يوجد تاريخ أسعار كافٍ بعد.
عن المنتج

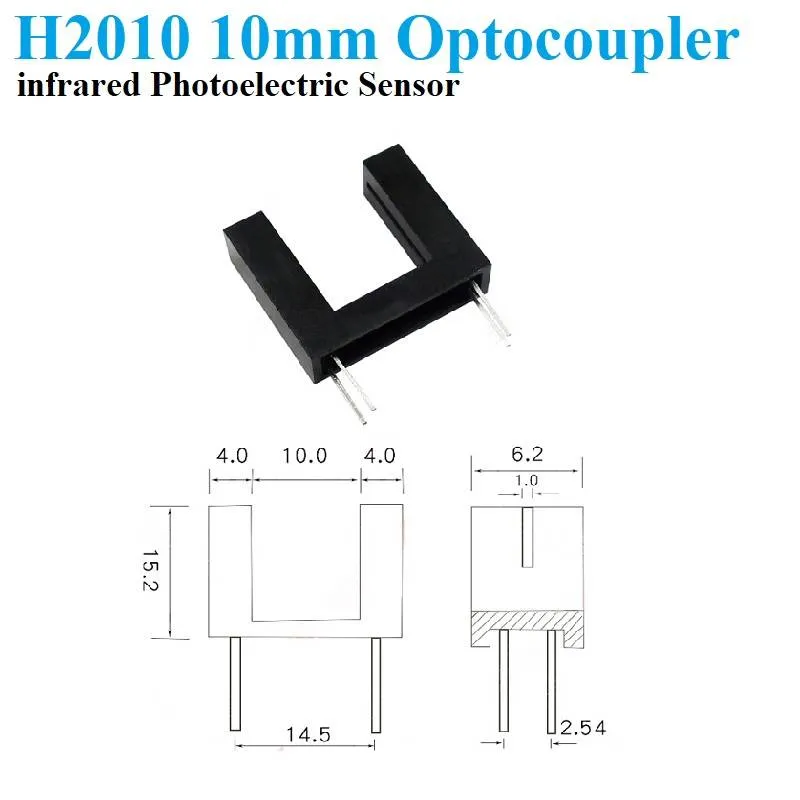

مستشعر H2010 ذو شكل حرف U بفتحة، ويتكون من باعث أشعة تحت حمراء ومستقبل ترانزستور ضوئي (Phototransistor) متقابلين عبر فتحة. عند مرور جسم داخل الفتحة وقطع الشعاع يتغير خرج المستشعر. يُستخدم في قراءة العجلات ذات الشرائح في أجهزة التشفير، وفي كشف نقطة النهاية أو الوضع المرجعي للرأس المتحرك في آلات CNC.
المواصفات
- النوع
- Slotted photo interrupter (U-type)
- مبدأ الاستشعار
- Infrared LED and phototransistor
- الخرج
- Phototransistor switch
أسئلة شائعة
كيف أوصل H2010 بمتحكم دقيق؟
للمستشعر جانب ليد أشعة تحت حمراء وجانب ترانزستور ضوئي، ولكل جانب توصيله المستقل. وصّل جانب الليد عبر مقاومة تحديد للتيار، واقرأ خرج الترانزستور الضوئي عبر مقاومة سحب للأعلى (Pull-up) إلى جهد المنطق الخاص بالمتحكم. تحقق من علامات الأطراف على الوحدة أو في الورقة الفنية قبل التشغيل.
ما الاستخدامات المعتادة له؟
يُستخدم لكشف وجود جسم أو مروره، مثل فتحة أو شريحة على قرص دوّار في أجهزة التشفير، وكشف حدود الحركة في محاور آلات CNC. وهو مفتاح غير تلامسي، لذلك لا يتآكل بالاحتكاك الميكانيكي.
