وحدة TM1638 لعرض 8 خانات سباعية و8 مفاتيح و8 مصابيح LED
TM1638 8-Digit 7-Segment Display & 8-Key Module
غير متوفر حاليًا
لا يوجد متجر لديه هذا المنتج متوفرًا الآن. الأسعار التالية هي آخر ما سجلناه.
آخر تحديث للأسعار: ١٢/١٠/٢٠٢٦
تاريخ السعر
أقل سعر يومي خلال آخر 90 يومًا
لا يوجد تاريخ أسعار كافٍ بعد.
عن المنتج

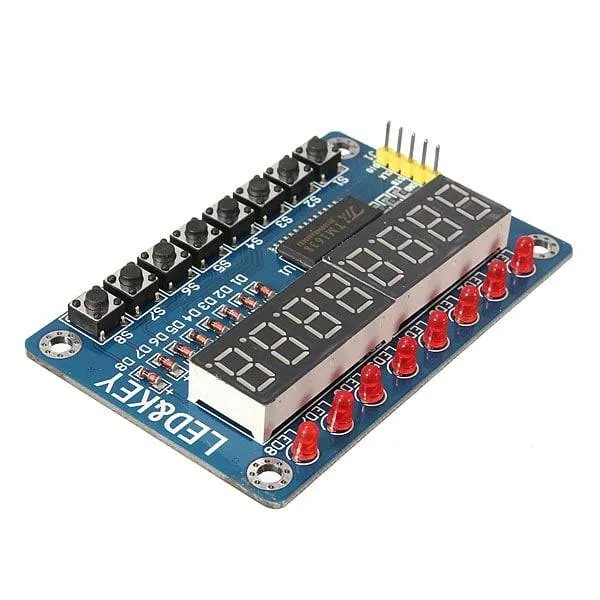

وحدة عرض وأزرار مبنية على شريحة التحكم TM1638، وتضم 8 خانات سباعية و8 مصابيح LED و8 مفاتيح في لوحة واحدة. تتولى الشريحة مسح الشاشة والمفاتيح، فيحتاج المتحكم الدقيق إلى ثلاثة أطراف إدخال وإخراج فقط. مناسبة للعدادات والساعات والواجهات البسيطة على لوحات AVR وArduino.
المواصفات

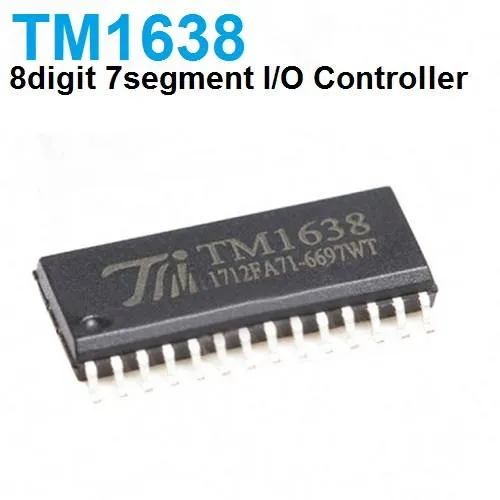

- شريحة التحكم
- TM1638
- الخانات السباعية
- 8 digits, common cathode
- المصابيح
- 8
- المفاتيح
- 8
- واجهة الاتصال
- 3 I/O pins
أسئلة شائعة
ما الأطراف التي أوصلها بالمتحكم؟
تعمل الوحدة بواجهة من ثلاثة أسلاك هي STB وCLK وDIO، بالإضافة إلى VCC وGND. وصّلها بثلاثة أطراف رقمية في المتحكم، وحدد هذه الأطراف في الكود.
هل أحتاج إلى مكتبة برمجية خاصة؟
تتوفر مكتبات TM1638 لبيئة Arduino تتولى البروتوكول وتسهّل الكتابة على الشاشة وقراءة المفاتيح، ويمكنك أيضًا كتابة أوامر المسجلات مباشرة.
