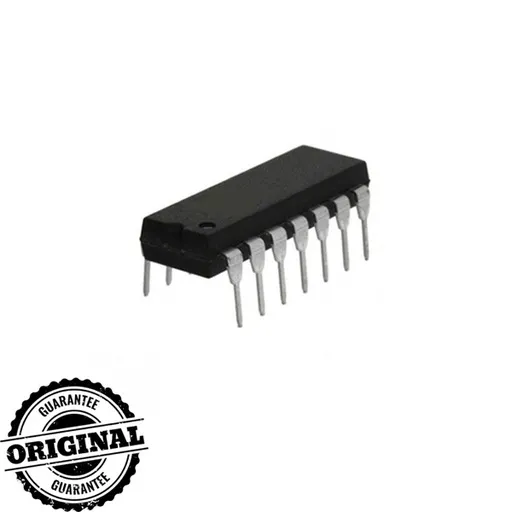

متحكم PWM من نوع SG3526 لمنظمات التبديل
SG3526 PWM Controller IC for Switching Regulators
غير متوفر حاليًا
لا يوجد متجر لديه هذا المنتج متوفرًا الآن. الأسعار التالية هي آخر ما سجلناه.
آخر تحديث للأسعار: ١٢/١٠/٢٠٢٦
تاريخ السعر
أقل سعر يومي خلال آخر 90 يومًا
لا يوجد تاريخ أسعار كافٍ بعد.
عن المنتج
SG3526 دائرة متكاملة عالية الأداء للتحكم بعرض النبضة (PWM) بتردد ثابت، وتُستخدم في منظمات التبديل ودوائر التحكم في القدرة. تضم مرجع جهد معوض حرارياً، ومذبذباً من نوع السن المنشاري، ومضخماً للخطأ، وخرجين بتيار عالٍ من نوع Totem-pole لقيادة بوابات MOSFET للقدرة. وتشمل بدء التشغيل التدريجي (Soft Start)، وقفل الجهد المنخفض، وتحديد التيار الرقمي، ووقت ميت قابل للضبط.
المواصفات
- النوع
- Fixed-frequency PWM controller
- المخرجات
- Two high-current totem-pole outputs
- الميزات
- Soft start, undervoltage lockout, adjustable dead time
- الحماية
- Digital current limiting, double pulse inhibit
- منطق التحكم
- TTL-compatible digital control ports
- المرجع
- Temperature-compensated voltage reference
أسئلة شائعة
هل يمكن للـ SG3526 تشغيل MOSFET للقدرة مباشرة؟
خرجاه من نوع Totem-pole مصممان لقيادة سعة البوابة في MOSFET للقدرة بسرعة عالية، لذا يمكن تشغيله مباشرة في كثير من التصاميم. تحقق من شحنة البوابة ومتطلبات القيادة لـ MOSFET المستخدم.
كيف يتم ضبط تردد التبديل؟
يتم ضبط تردد المذبذب الداخلي عبر عناصر توقيت خارجية، عادةً شبكة RC، كما هو موضح في ورقة بيانات SG3526.
