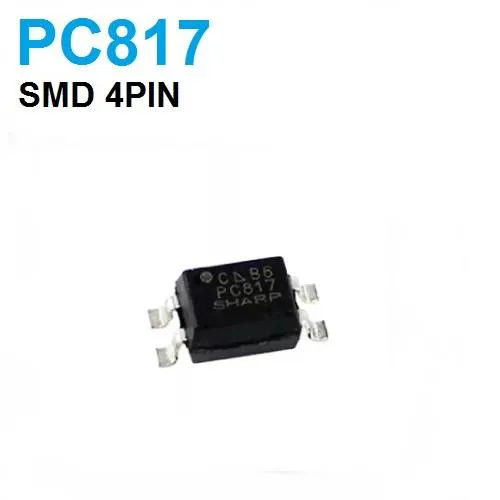

مقرن ضوئي PC817 عازل بغلاف SMD ذو 4 أرجل
PC817 Optocoupler Optoisolator SMD 4-Pin
غير متوفر حاليًا
لا يوجد متجر لديه هذا المنتج متوفرًا الآن. الأسعار التالية هي آخر ما سجلناه.
آخر تحديث للأسعار: ١٢/١٠/٢٠٢٦
تاريخ السعر
أقل سعر يومي خلال آخر 90 يومًا
لا يوجد تاريخ أسعار كافٍ بعد.
عن المنتج
PC817 مقرن ضوئي ذو 4 أرجل ينقل الإشارة من مدخل LED إلى خرج الترانزستور الضوئي مع عزل كهربائي كامل بين الجانبين. يتحمل جهد عزل 5000 فولت RMS، ويُستخدم لفصل دوائر المتحكمات منخفضة الجهد عن الدوائر ذات الجهد العالي. يشيع استخدامه في مزودات الطاقة المبدّلة وحلقات التغذية الراجعة وعزل الواجهات.
المواصفات
- تيار الأمامي للمدخل
- 50 mA
- تيار الذروة الأمامي
- 1 A
- جهد العكس للمدخل
- 6 V
- جهد المجمع-الباعث
- 35 V
- تيار المجمع
- 50 mA
- إجمالي القدرة المبددة
- 200 mW
- جهد العزل
- 5000 Vrms
أسئلة شائعة
كيف أشغّل جانب الـ LED في المقرن؟
استخدم مقاومة متسلسلة مع LED الدخل لإبقاء تيار الأمامي أقل من الحد الأقصى 50 مللي أمبير. تستخدم كثير من التصاميم تياراً أقل، مثل 10 إلى 20 مللي أمبير، للحصول على تبديل موثوق.
هل يمكن تشغيل حمل متصل بالشبكة مباشرة به؟
لا. ترانزستور الخرج يتحمل تيارات صغيرة فقط (الحد 50 مللي أمبير للمجمع)، لذا استخدمه لتشغيل مرحّل أو دائرة تشغيل لترياك أو MOSFET في جانب الحمل.
