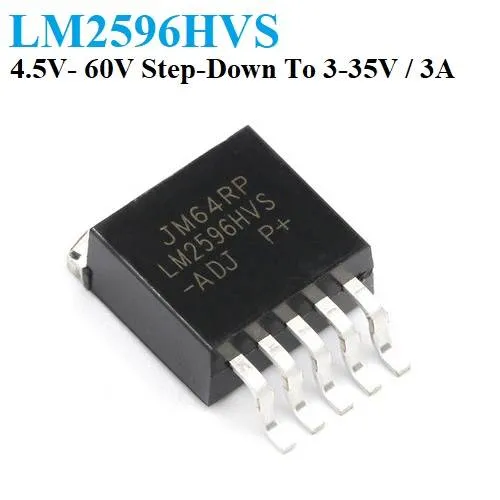

منظم جهد هابط قابل للضبط LM2596HVS-ADJ بتيار 3 أمبير
LM2596HVS-ADJ 3A Adjustable Step-Down DC-DC Regulator TO-263
غير متوفر حاليًا
لا يوجد متجر لديه هذا المنتج متوفرًا الآن. الأسعار التالية هي آخر ما سجلناه.
آخر تحديث للأسعار: ١٢/١٠/٢٠٢٦
تاريخ السعر
أقل سعر يومي خلال آخر 90 يومًا
لا يوجد تاريخ أسعار كافٍ بعد.
عن المنتج
منظم جهد تبديل من نوع الخفض (Buck) قابل للضبط بتيار خرج يصل إلى 3 أمبير، ويأتي في غلاف TO-263-5 للتركيب السطحي. يحوّل جهد التيار المستمر الأعلى إلى جهد أقل قابل للضبط بكفاءة تصل إلى 92%، ويناسب المشاريع التي تعمل بالبطاريات أو محولات التيار المستمر.
المواصفات
- جهد الدخل
- 4.5V - 53V
- جهد الخرج
- 3V - 40V (adjustable)
- تيار الخرج الأقصى
- 3A (max)
- تردد التبديل
- 150 kHz
- الكفاءة
- Up to 92%
- تموج الخرج
- <30 mV
- الغلاف
- TO-263-5 (SMD)
أسئلة شائعة
هل يمكن لهذا المنظم رفع الجهد؟
لا. هو منظم خفض (Buck) فقط. يجب أن يكون جهد الدخل أعلى من جهد الخرج المطلوب بمقدار 1.5 فولت على الأقل.
كيف يتم ضبط جهد الخرج في النسخة ADJ؟
يُضبط جهد الخرج بمقسم مقاومات خارجي على طرف التغذية الراجعة، وفق المعادلة Vout = 1.23V x (1 + R2/R1). كما يحتاج التصميم إلى ملف (Inductor) ودايود ومكثفات خارجية.
