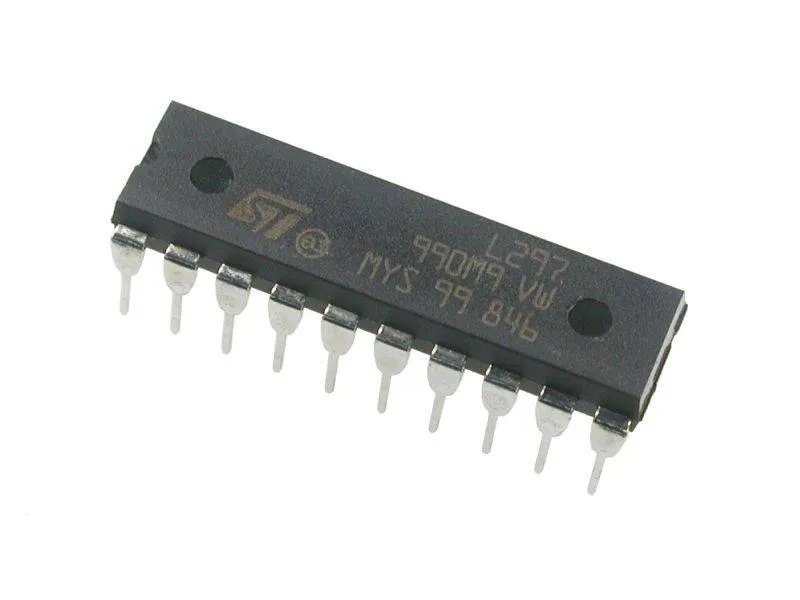

متحكم محرك الخطوة L297 (DIP-20 / SO-20)
L297 Stepper Motor Controller IC (DIP-20 / SO-20)
غير متوفر حاليًا
لا يوجد متجر لديه هذا المنتج متوفرًا الآن. الأسعار التالية هي آخر ما سجلناه.
آخر تحديث للأسعار: ١٢/١٠/٢٠٢٦
تاريخ السعر
أقل سعر يومي خلال آخر 90 يومًا
لا يوجد تاريخ أسعار كافٍ بعد.
عن المنتج
متحكم محرك الخطوة L297 دائرة متكاملة تولّد إشارات التشغيل الأربع لمحركات الخطوة ثنائية القطب وأحادية القطب رباعية الأطوار. يدعم أنماط نصف الخطوة والتشغيل العادي وWave Drive، مع تحكم PWM داخلي لتيار الملفات. يُستخدم عادةً مع جسر قدرة مثل L298N أو L293E، ولا يحتاج المتحكم الدقيق إلا إلى إشارات النبضة والاتجاه والنمط.
المواصفات
- نوع العلبة
- DIP-20 / SO-20
- أنواع المحركات المدعومة
- Two-phase bipolar, four-phase unipolar stepper
- أنماط التشغيل
- Half step, normal, wave drive
- التحكم في التيار
- On-chip PWM chopper
- مداخل التحكم
- Clock, direction, mode
- جسور القدرة المتوافقة
- L298N, L293E
- جهد تغذية المنطق
- 5 V
أسئلة شائعة
هل يمكن توصيل محرك الخطوة مباشرةً بمخارج L297؟
لا. مخارج L297 إشارات منطقية للأطوار، وهي مصممة لتشغيل جسر قدرة مثل L298N أو L293E، وهو الذي يبدّل تيار ملفات المحرك.
ماذا يجب أن يرسل المتحكم الدقيق إلى L297؟
إشارة نبضات (خطوة) وإشارة الاتجاه وإشارة النمط فقط. تُولَّد تسلسلات الأطوار الأربعة داخل الدائرة، مما يخفف العبء البرمجي على المتحكم.
