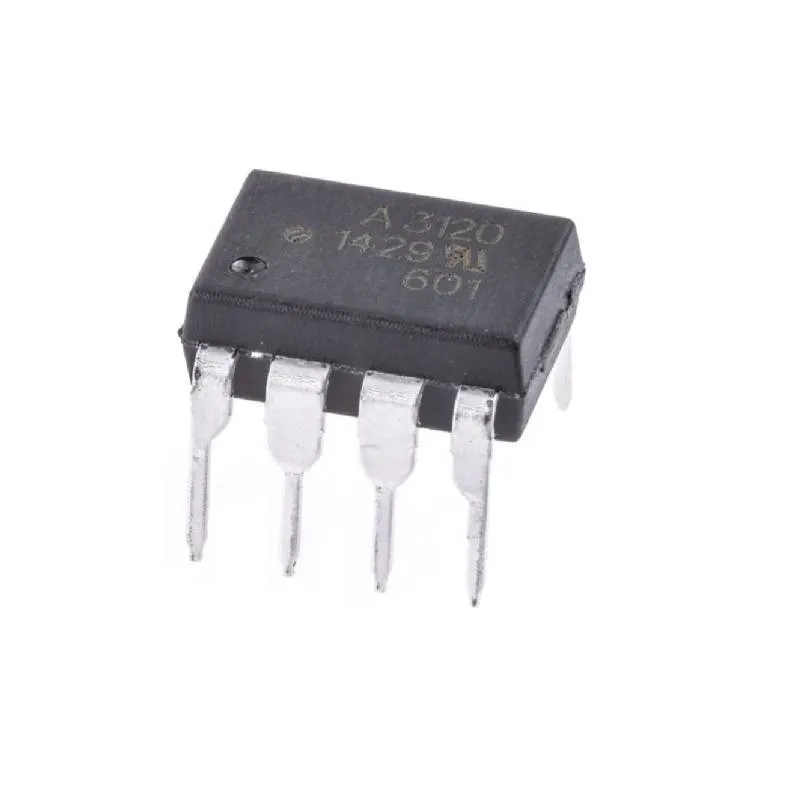

عازل ضوئي HCPL-3120 عالي السرعة لتشغيل بوابات IGBT وMOSFET بغلاف DIP-8
HCPL-3120 High-Speed Gate Driver Optocoupler DIP-8
غير متوفر حاليًا
لا يوجد متجر لديه هذا المنتج متوفرًا الآن. الأسعار التالية هي آخر ما سجلناه.
آخر تحديث للأسعار: ١٢/١٠/٢٠٢٦
تاريخ السعر
أقل سعر يومي خلال آخر 90 يومًا
لا يوجد تاريخ أسعار كافٍ بعد.
عن المنتج
عازل ضوئي عالي السرعة يقوم بتشغيل بوابات IGBT وترانزستورات MOSFET القدرة مع توفير عزل كهربائي بين دائرة التحكم ومرحلة القدرة. يُستخدم في مشغّلات المحركات والعاكسات ومزودات الطاقة ذات التبديل. يناسب غلاف DIP-8 لوحات الثقب القياسية.
المواصفات
- الوظيفة
- Gate-drive optocoupler (IGBT/MOSFET)
- تيار الذروة للخرج
- 2.0 A
- الحزمة
- DIP-8
- العزل
- Optical (input to output)
أسئلة شائعة
هل يحتاج جانب الخرج إلى مصدر تغذية خاص به؟
نعم. تحتاج مرحلة الخرج إلى مصدر معزول ضمن نطاق التشغيل الموصى به في ورقة البيانات حتى تعمل دائرة تشغيل البوابة بشكل صحيح.
هل يمكن للمتحكم الدقيق تشغيله مباشرة؟
يُشغَّل الدخل (LED الداخلي) من المتحكم عبر مقاومة على التوالي. أما الخرج فيوفر تيار تشغيل البوابة للجهاز القدرة، ولذلك يحتاج جانب الخرج إلى مصدر تغذية مستقل.
