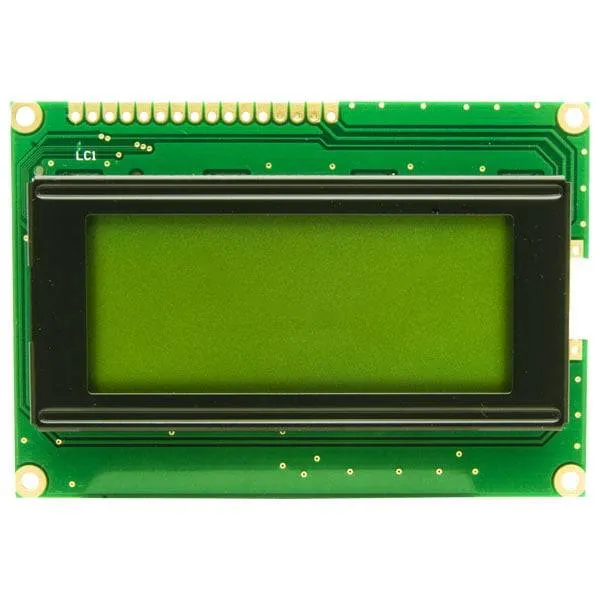

شاشة LCD أبجدية 16×4 بإضاءة خلفية خضراء (HD44780)
16x4 Character LCD Display Module, Green Backlight (HD44780)
غير متوفر حاليًا
لا يوجد متجر لديه هذا المنتج متوفرًا الآن. الأسعار التالية هي آخر ما سجلناه.
آخر تحديث للأسعار: ١٢/١٠/٢٠٢٦
تاريخ السعر
أقل سعر يومي خلال آخر 90 يومًا
لا يوجد تاريخ أسعار كافٍ بعد.
عن المنتج
وحدة شاشة LCD أبجدية رقمية بحجم 16×4 حرفاً مع إضاءة خلفية خضراء، تعرض أربعة أسطر في كل سطر ستة عشر حرفاً. تستخدم واجهة توازي متوافقة مع HD44780 القياسية، لذلك تعمل مع مكتبات المتحكمات الدقيقة الشائعة مثل مكتبة LiquidCrystal في Arduino.
المواصفات
- تنسيق الشاشة
- 16 x 4 characters
- المتحكم
- HD44780 compatible
- الإضاءة الخلفية
- Green
- جهد تغذية المنطق
- 5V (VDD)
- الواجهة
- Parallel (DB0–DB7)
- أبعاد الوحدة
- 87 x 60 mm
- مساحة العرض
- 62 x 26 mm
أسئلة شائعة
كيف أوصل هذه الشاشة بـ Arduino؟
وصّل VDD بمصدر 5V وVSS بالأرضي GND، ثم وصّل RS وR/W وE وخطوط البيانات بأطراف رقمية. استخدم طرف VO مع مقاومة متغيرة بين 5V والأرضي لضبط التباين، ووصّل R/W بالأرضي إذا كنت تكتب على الشاشة فقط.
هل يمكن تشغيل الشاشة باستخدام عدد أقل من أطراف المتحكم؟
نعم. يدعم متحكم HD44780 وضع 4 بت الذي يستخدم DB4 إلى DB7 فقط للبيانات، فيقلل عدد أطراف الإدخال والإخراج المطلوبة. تدعم معظم المكتبات هذا الوضع، ومنها مكتبة LiquidCrystal.
