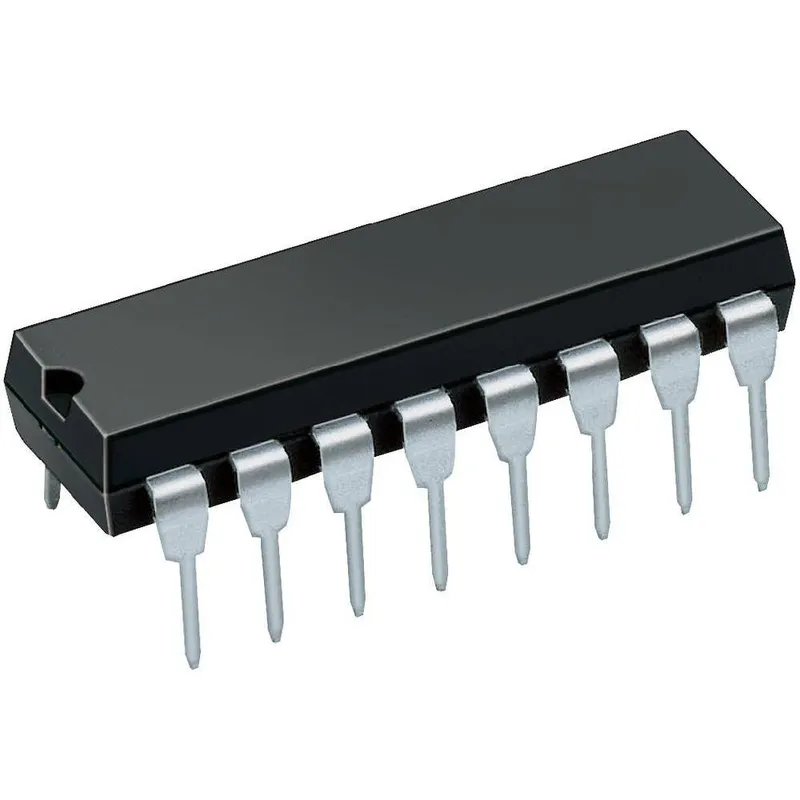

ULN2004AG مصفوفة ترانزستورات دارلينجتون 7 قنوات بغلاف DIP-16
ULN2004AG 7-Channel Darlington Transistor Array DIP-16
رقم القطعة: ULN2004AGالدوائر المتكاملة
غير متوفر حاليًا
لا يوجد متجر لديه هذا المنتج متوفرًا الآن. الأسعار التالية هي آخر ما سجلناه.
آخر تحديث للأسعار: ١٢/١٠/٢٠٢٦
تاريخ السعر
أقل سعر يومي خلال آخر 90 يومًا
لا يوجد تاريخ أسعار كافٍ بعد.
عن المنتج
ULN2004AG دائرة متكاملة تحتوي على 7 أزواج ترانزستور دارلينجتون NPN في غلاف DIP ذي 16 طرفاً. كل قناة مزودة بدايود حماية داخلي (Clamp Diode)، وهي مناسبة لتشغيل الريليهات ومحركات الخطوة والمصابيح وغيرها من الأحمال الحثية أو ذات التيار المرتفع انطلاقاً من مخرجات المتحكم.
المواصفات
- عدد القنوات
- 7
- جهد الخرج الأقصى
- 50 V
- التيار لكل قناة
- 500 mA
- جهد الدخل
- 15 V
- الغلاف
- DIP-16
- دايودات الحماية
- Built-in common cathode clamp diodes
أسئلة شائعة
هل يمكن تشغيل ريلاي أو محرك صغير مباشرة منه؟
نعم، ضمن حد 500 mA لكل قناة. وصّل الحمل بين مصدر التغذية والخرج، واستخدم طرف COM للتغذية عند تشغيل الأحمال الحثية.
هل يمكن توصيله بمتحكم يعمل بجهد 3.3 فولت؟
جهد الدخل مصنّف حتى 15 فولت. راجع عتبة الدخل في الـ datasheet قبل استخدام منطق 3.3 فولت، لأن العتبة قد لا تتحقق بشكل موثوق.
