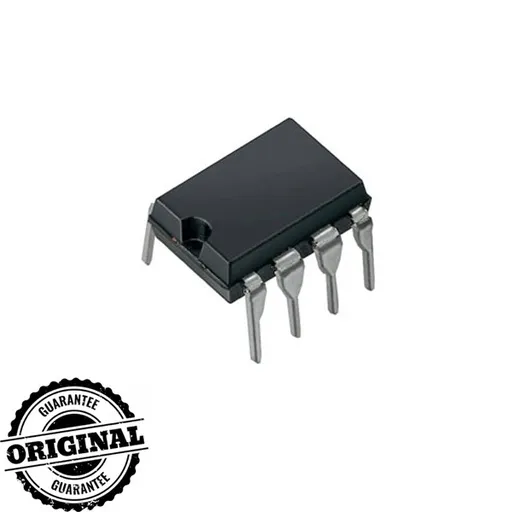

متحكم PWM بوضع التيار UC3843 لمصادر التغذية
UC3843 Current-Mode PWM Controller IC
غير متوفر حاليًا
لا يوجد متجر لديه هذا المنتج متوفرًا الآن. الأسعار التالية هي آخر ما سجلناه.
آخر تحديث للأسعار: ١٢/١٠/٢٠٢٦
تاريخ السعر
أقل سعر يومي خلال آخر 90 يومًا
لا يوجد تاريخ أسعار كافٍ بعد.
عن المنتج
متحكم PWM بوضع التيار بتردد ثابت، يُستخدم في مصادر التغذية ذات التبديل المعزولة وغير المعزولة مثل محولات الفلايباك. يحتوي على قفل للجهد المنخفض بتيار تشغيل ابتدائي منخفض، ومرجع جهد مضبوط، ومقارن PWM مع حد للتيار، وخرج من نوع Totem-pole لتشغيل مفاتيح MOSFET من نوع N. يُستخدم على نطاق واسع في تصميم مصادر التغذية SMPS والمحولات.
المواصفات
- طريقة التحكم
- Fixed-frequency current-mode PWM
- الغلاف
- 8-pin
- تيار التشغيل الابتدائي
- Less than 1 mA
- قفل الجهد المنخفض (UVLO)
- Turn-on 8.4 V / turn-off 7.6 V
- طبقة الخرج
- Totem-pole, for driving N-channel MOSFETs
- حد التيار
- Built-in PWM comparator with current limit
- أقصى دورة تشغيل
- 100%
أسئلة شائعة
ما الفرق بين UC3842 وUC3843 وUC3844 وUC3845؟
تختلف أفراد العائلة أساسًا في عتبات قفل الجهد المنخفض وأقصى دورة تشغيل. تستخدم UC3842 وUC3844 عتبة 16 فولت للتشغيل و10 فولت للإيقاف، بينما تستخدم UC3843 وUC3845 عتبة 8.4 فولت و7.6 فولت. وتحدّ UC3844 وUC3845 دورة التشغيل عند 50%. يُفضّل دائمًا التحقق من ورقة البيانات الخاصة بالشركة المصنعة.
هل يمكن تشغيلها من مصدر 5 فولت؟
لا. يجب أن يرتفع VCC فوق عتبة التشغيل لقفل الجهد المنخفض (8.4 فولت للمتحكم UC3843)، لذا يُغذّى عادةً من مصدر انحياز أعلى أو من ملف مساعد.
