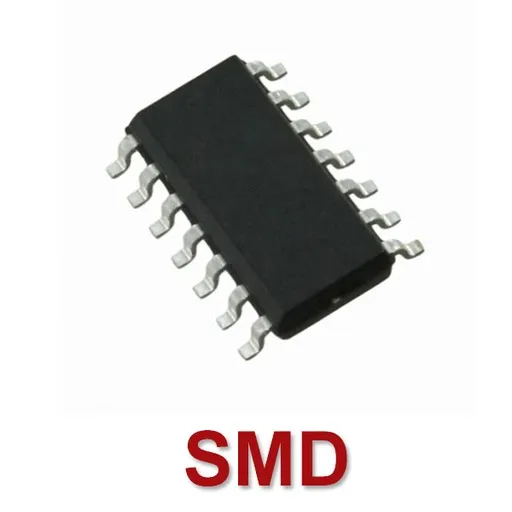

دائرة SMD 74HC164 مسجل إزاحة 8 بت بإدخال تسلسلي وإخراج متوازٍ
SMD 74HC164 8-Bit Serial-In Parallel-Out Shift Register
غير متوفر حاليًا
لا يوجد متجر لديه هذا المنتج متوفرًا الآن. الأسعار التالية هي آخر ما سجلناه.
آخر تحديث للأسعار: ١٢/١٠/٢٠٢٦
تاريخ السعر
أقل سعر يومي خلال آخر 90 يومًا
لا يوجد تاريخ أسعار كافٍ بعد.
عن المنتج
الدائرة 74HC164 مسجل إزاحة 8 بت بإدخال تسلسلي وإخراج متوازٍ مع إعادة ضبط رئيسية غير متزامنة. تُدخل البيانات بت بت عبر نبضات الساعة، وتتوفر ثمانية مخارج متوازية ضمن حدود الدائرة. وهي مفيدة لزيادة عدد المخارج مع توفير أطراف المتحكم.
المواصفات
- الوظيفة
- 8-bit serial-in, parallel-out shift register
- عدد المخارج
- 8
- إعادة الضبط
- Asynchronous master reset
- جهد التغذية
- 2 V to 6 V
- طريقة التركيب
- SMD
أسئلة شائعة
ما الفرق بين الـ 74HC164 والـ 74HC595؟
لا تحتوي الـ 74HC164 على مزلاج تخزين للخرج، لذا تتغير مخارجها أثناء إدخال البيانات. أما الـ 74HC595 فلديها نبضة مزلاج منفصلة تحافظ على ثبات المخارج أثناء إزاحة بيانات جديدة.
ماذا أفعل بمدخلي البيانات التسلسليين في الـ 74HC164؟
تحتوي الدائرة على مدخلي بيانات، A وB، ويُدمجان منطقياً بعملية AND. وصّل كليهما بخط البيانات، أو ثبّت المدخل غير المستخدم على HIGH ليعمل الآخر كمدخل بيانات.
