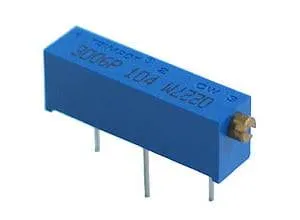

مقاومة متغيرة مستطيلة متعددة الدورات من نوع Cermet بـ 25 دورة
Rectangular Cermet Multi-Turn Potentiometer, 25-Turn
غير متوفر حاليًا
لا يوجد متجر لديه هذا المنتج متوفرًا الآن. الأسعار التالية هي آخر ما سجلناه.
آخر تحديث للأسعار: ١٢/١٠/٢٠٢٦
تاريخ السعر
أقل سعر يومي خلال آخر 90 يومًا
لا يوجد تاريخ أسعار كافٍ بعد.
عن المنتج
مقاومة متغيرة (Trimmer) مستطيلة من نوع Cermet بخمس وعشرين دورة، لضبط دقيق ومعايرة الدوائر الإلكترونية. محكمة الغلق ضد الرطوبة والأتربة، وذات مسار خطي وضبط بالبرغي الأفقي. تتوفر بقيم من 4.7 كيلو أوم إلى 1 ميجا أوم، وتُستخدم في معايرة الدوائر المركبة على اللوحات المطبوعة.
المواصفات
- النوع
- Cermet, multi-turn (25 turns)
- قيم المقاومة
- 4.7k, 5k, 10k, 20k, 220k, 500k, 1M
- المسار
- Linear
- أقل مقاومة مطلقة
- 2 Ω or 1% max
- مقاومة العزل
- 1000 MΩ min at 500 VDC
- طريقة الضبط
- Horizontal screw
أسئلة شائعة
كيف أوصل المقاومة المتغيرة في الدائرة؟
يُستخدم الطرفان الخارجيان كطرفي المسار الكلي، والطرف الأوسط كنقطة المسح (Wiper). بهذا التوصيل تعمل المقاومة كمقسم جهد قابل للضبط.
كيف أختار قيمة المقاومة المناسبة؟
اختر القيمة التي يتطلبها تصميم دائرتك من القيم المتاحة، والتي تبدأ من 4.7 كيلو أوم وتصل إلى 1 ميجا أوم.
