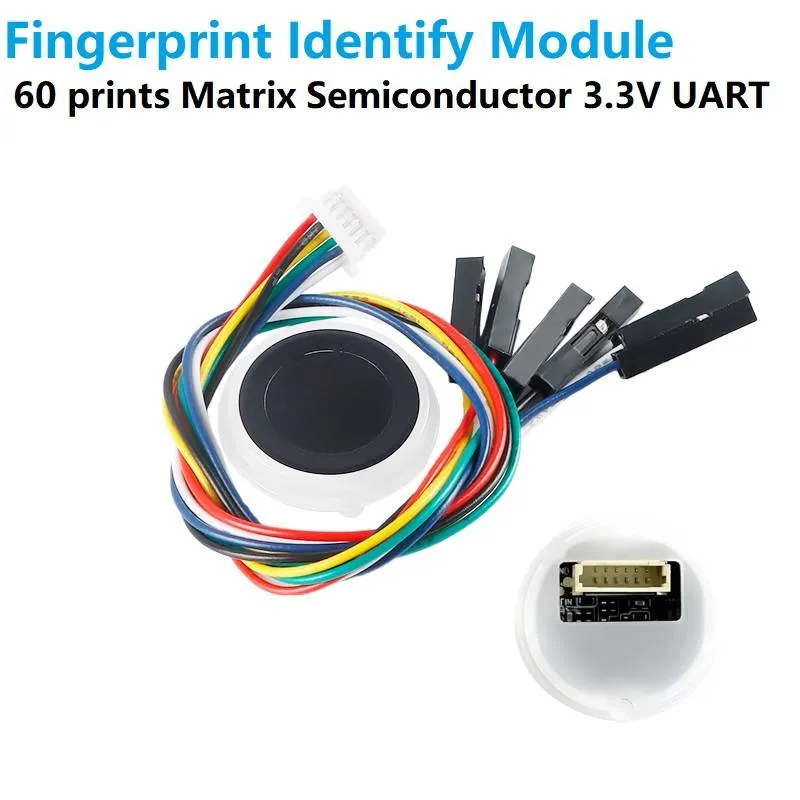

وحدة استشعار بصمات الإصبع Matrix متوافقة مع R305 بواجهة UART
Matrix R305-Compatible Capacitive Fingerprint Sensor Module, UART
غير متوفر حاليًا
لا يوجد متجر لديه هذا المنتج متوفرًا الآن. الأسعار التالية هي آخر ما سجلناه.
آخر تحديث للأسعار: ١٢/١٠/٢٠٢٦
تاريخ السعر
أقل سعر يومي خلال آخر 90 يومًا
لا يوجد تاريخ أسعار كافٍ بعد.
عن المنتج
وحدة استشعار بصمات إصبع بتقنية السعة (Capacitive) متوافقة مع R305، ومزودة بمعالج رقمي (DSP) يتولى معالجة الصورة واستخراج الخصائص والمطابقة. تخزن حتى 60 بصمة في الذاكرة الفلاشية المدمجة، وتتواصل عبر واجهة TTL UART بسرعة 57600 بوحدة باود. مناسبة لمشاريع التحكم في الدخول وتسجيل الحضور والأمان، وتوصف بأنها متوافقة مع مكتبة Adafruit لمستشعر البصمات البصري.
المواصفات
- جهد التشغيل
- 3.3 V DC
- الواجهة
- TTL UART
- معدل الباود
- 57600
- سعة تخزين البصمات
- 60
- نوع المستشعر
- Capacitive
- الموصل
- 6-pin, 1 mm pitch on one end; female pins on the other
أسئلة شائعة
هل يمكن توصيله مباشرة بلوحة Arduino تعمل بجهد 5 فولت؟
لا، ليس مباشرة. تعمل الوحدة بمنطق 3.3 فولت، لذلك يوصي الإدراج بدائرة تحويل مستوى (Level Shifter) بين واجهة UART الخاصة بالوحدة والمتحكم الذي يعمل بـ5 فولت لحمايتها.
كيف أوصله بالمتحكم الدقيق؟
وفّر للوحدة جهد 3.3 فولت مع أرضي مشتركة، ثم اعكس خطوط الاتصال التسلسلي: يُوصل TX الخاص بالوحدة إلى RX الخاص بالمتحكم، ويُوصل RX الخاص بالوحدة إلى TX الخاص بالمتحكم، مع المرور بدائرة تحويل المستوى. تحقق من ترتيب الأطراف على الموصل مقابل وثائق الوحدة قبل التشغيل.
