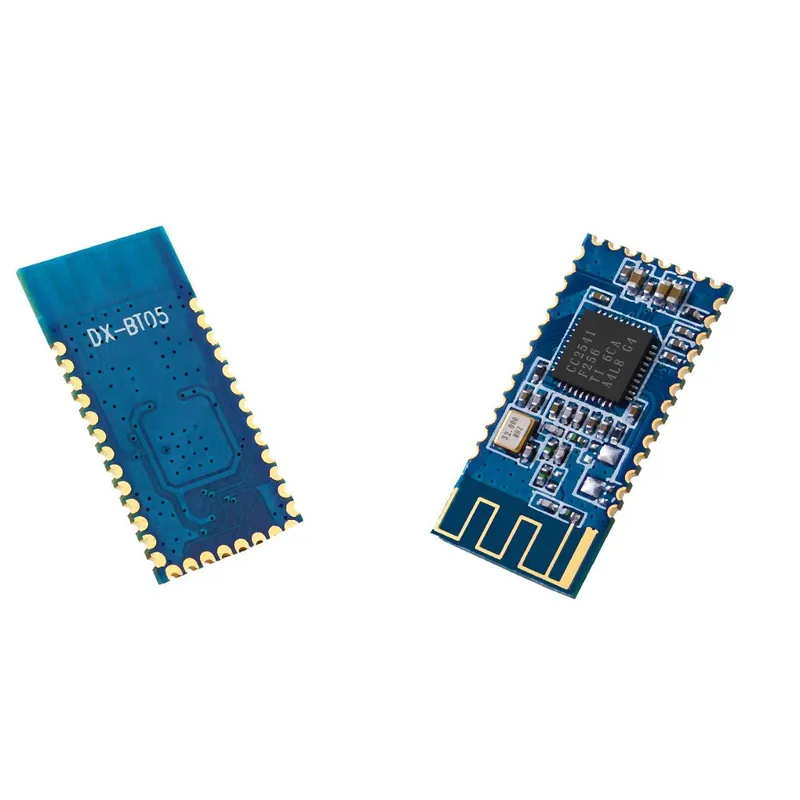

وحدة بلوتوث DX-BT05 بتقنية BLE 4.0 ومنفذ UART (بديل HM-10)
DX-BT05 BLE 4.0 Bluetooth UART Module (CC2541), HM-10 Replacement
غير متوفر حاليًا
لا يوجد متجر لديه هذا المنتج متوفرًا الآن. الأسعار التالية هي آخر ما سجلناه.
آخر تحديث للأسعار: ١٢/١٠/٢٠٢٦
تاريخ السعر
أقل سعر يومي خلال آخر 90 يومًا
لا يوجد تاريخ أسعار كافٍ بعد.
عن المنتج
وحدة تسلسلية بتقنية Bluetooth 4.0 BLE مبنية على شريحة CC2541، تُستخدم لإضافة اتصال لاسلكي من نوع UART إلى مشاريع المتحكمات الدقيقة. يذكر الإعلان أنها بديل لوحدة HM-10، وتحتوي على هوائي مدمج ومدى اتصال فعّال يقارب 40 متراً. تُستخدم عادةً لتبادل البيانات التسلسلية بين اللوحة وتطبيق على الهاتف.
المواصفات
- إصدار البلوتوث
- 4.0 (BLE)
- الشريحة
- CC2541
- الواجهة
- UART (serial)
- الهوائي
- On-board
- التعديل
- GFSK
- المدى الفعّال
- 40 m (as listed)
- الأبعاد
- 27 x 13 x 2 mm
أسئلة شائعة
كيف أوصّل الوحدة بلوحة Arduino؟
وصّل VCC وGND بمصدر التغذية المناسب، ثم صِل خطي التسلسل بشكل متقاطع: يُوصل TXD في الوحدة بالطرف RX في Arduino، ويُوصل RXD في الوحدة بالطرف TX. وبما أن أغلب وحدات HM-10 تعمل بمنطق 3.3 فولت، أضف مقسّم جهد أو محوّل مستويات على خط TX القادم من لوحة 5 فولت إلى RXD.
هل تتوافق مع تطبيقات وبرامج HM-10؟
يقدّم الإعلان الوحدة كبديل لـ HM-10، وتُهيَّأ وحدات هذا النوع عادةً بأوامر AT وتعمل مع تطبيقات BLE التسلسلية الشائعة. تحقق من سلوك أوامر AT في إصدار البرنامج الثابت لديك قبل الاعتماد عليه في مشروعك.
