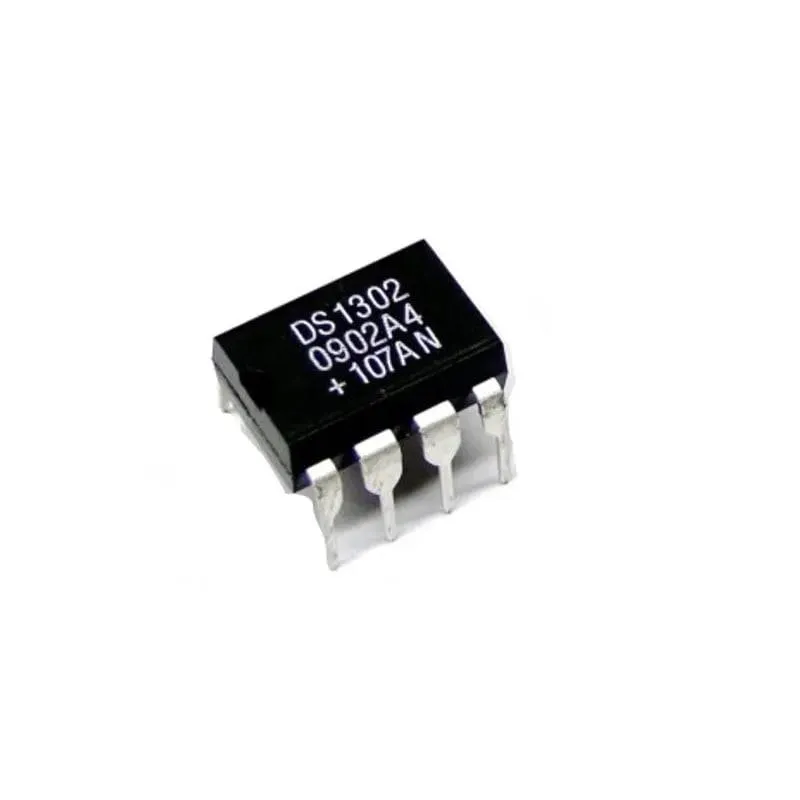

شريحة DS1302 ساعة وتقويم فعلي مع شحن مستمر
DS1302 Trickle-Charge Real-Time Clock IC
غير متوفر حاليًا
لا يوجد متجر لديه هذا المنتج متوفرًا الآن. الأسعار التالية هي آخر ما سجلناه.
آخر تحديث للأسعار: ١٢/١٠/٢٠٢٦
تاريخ السعر
أقل سعر يومي خلال آخر 90 يومًا
لا يوجد تاريخ أسعار كافٍ بعد.
عن المنتج
شريحة DS1302 ساعة وتقويم فعلي (RTC) تحتوي على 31 بايت من ذاكرة RAM ثابتة، وتتواصل عبر واجهة تسلسلية بسيطة من ثلاثة أسلاك. تتتبع الثواني والدقائق وحتى السنوات مع تصحيح السنة الكبيسة، وتدعم الشحن المستمر لبطارية احتياطية، وتُستخدم كثيراً في مسجلات البيانات والساعات الإلكترونية الهوائية.
المواصفات
- الوظيفة
- Real-time clock/calendar / ساعة وتقويم فعلي
- الذاكرة
- 31 bytes static RAM / 31 بايت ذاكرة RAM ثابتة
- الواجهة
- 3-wire serial (CE, I/O, SCLK) / تسلسلية بثلاثة أسلاك
- تنسيق الساعة
- 24-hour or 12-hour with AM/PM / 24 ساعة أو 12 ساعة مع AM/PM
- الشحن الاحتياطي
- Trickle-charge capability / قدرة على الشحن المستمر
- الغلاف
- 8-pin DIP / SOIC
أسئلة شائعة
ما الأطراف التي أوصلها بالمتحكم الدقيق؟
وصّل الأطراف CE (إعادة الضبط) وI/O (البيانات) وSCLK (الساعة) بثلاثة أطراف رقمية، بالإضافة إلى VCC وGND. الواجهة تسلسلية متزامنة.
هل تستمر الساعة في العمل عند انقطاع الكهرباء الرئيسية؟
نعم، إذا وُصلت بطارية احتياطية بطرف الإمداد الاحتياطي (Vcc2) كما هو موضح في ورقة البيانات، تستمر الساعة في العمل أثناء انقطاع التغذية الرئيسية.
